PROE零件剖面出现空壳错误的解决方法

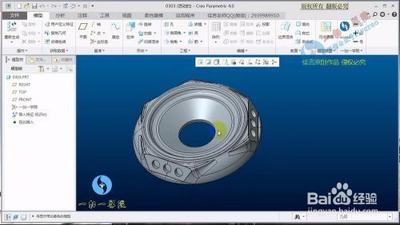

问题原因分析

在PROE中进行零件剖面操作时,出现空壳错误通常是由于以下几个原因造成的:

  • 实体曲面过渡问题:实体曲面过渡不当可能导致在抽壳过程中出现问题。
  • 最小半径小于抽壳厚度:如果曲面的最小半径小于抽壳厚度,可能会导致抽壳失败。
  • 曲面相接的地方有问题:曲面相接的地方如果不平整或有间隙,也可能导致抽壳失败。

解决方法

针对上述原因,可以采取以下几种方法来解决PROE零件剖面出现空壳错误的问题:

检查并调整最小半径

在进行抽壳操作之前,应先检查曲面的最小半径,确保其不小于抽壳厚度。如果最小半径过小,可以通过调整曲面形状或使用“实体曲面”功能来解决问题。

使用“实体曲面”功能

选择方式改为几何,选中实体面,右键选择“实体曲面”,然后摁住ctrl键点选不需要偏移的实体面。这种方法可以帮助识别和处理不需要抽壳的部分。

调整曲面相接的地方

如果曲面相接的地方有问题,可以尝试在外形允许的情况下,尽量调大曲面的最小半径。如果这种方法仍然无法解决问题,可以尝试切掉相接的地方然后补起来。

先抽壳再作螺纹

有些情况下,先进行抽壳操作再进行螺纹操作可能更为有效。这种方法可以避免因圆角小于抽壳厚度而导致的抽壳失败。

利用表达式绘制曲面造型

对于复杂的曲面造型,可以利用表达式的方式来绘制。例如,使用可变螺旋扫描和顶点倒圆角等指令,可以帮助创建复杂的曲面造型。

注意事项

  • 在进行抽壳操作时,应尽量避免碎面和小面,这些往往抽壳不成功,又很难发现。
  • 外形拔模一般放到抽壳后面,以确保抽壳操作的顺利进行。

通过以上方法,可以有效解决PROE零件剖面出现空壳错误的问题,提高设计效率和质量。
