在ProE（Creo）中创建剖面图是一种常见的需求，特别是在查看零件或组件的内部结构时。以下是详细的步骤和方法：

创建剖面图的基本步骤

打开视图管理器

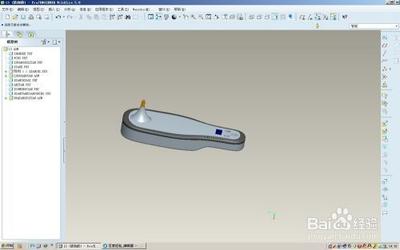

首先，在ProE中打开一个图纸或零件文件。接着，点击“视图管理器”以进入视图设置界面。

选择剖面工具

在视图管理器中，找到并选择“剖面”选项。这里可以选择新建剖面或编辑现有的剖面。

新建剖面

点击“新建剖面”，系统会自动生成一个默认的剖面名称。你可以根据自己的需求修改这个名称。

选择剖切平面

在弹出的菜单中，选择一个合适的平面作为剖切平面。这个平面可以是基准面、实体平面或其他已存在的平面。

完成剖面创建

选择好剖切平面后，点击“完成”按钮，系统会生成一个新的剖面视图。

高级剖面图创建技巧

阶梯剖视图的创建

• 新建绘图文件：首先创建一个新的绘图文件。
• 插入普通视图：点击“视图”菜单，选择“插入” -> “普通视图”。
• 创建投影视图：选中第一个视图，右键选择“插入投影视图”，拖出第二个视图。
• 设置截面：在第一个视图中，右键选择“属性”，在“截面”栏中选择2D剖面，并进行相应的设置。

局部剖视图的创建

• 双击要局部剖视的视图：选择你想要进行局部剖视的视图，双击打开。
• 选择剖切区域：在弹出的菜单中，选择“局部”作为剖切区域。
• 草绘样条轮廓：在剖切区域内草绘样条曲线作为轮廓，完成后点击应用和完成。

注意事项

• 在创建剖面图时，确保选择的剖切平面正确无误，这直接影响到剖面图的可读性和准确性。
• 可以根据需要调整剖面线的间距和添加箭头，以便更清晰地表示剖切的位置和方向。
• 对于复杂的零件结构，可以考虑使用辅助平面或现有的平面进行剖切，以提高剖面的清晰度和易读性。

通过以上步骤和技巧，你可以在ProE中有效地创建各种类型的剖面图，帮助你更好地理解和分析三维模型的内部结构。
